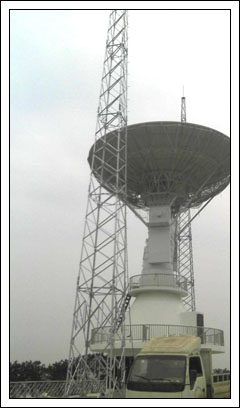

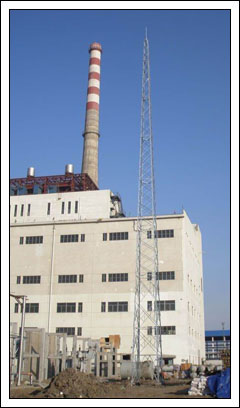

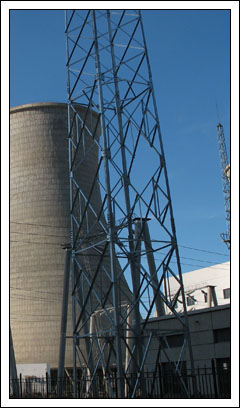

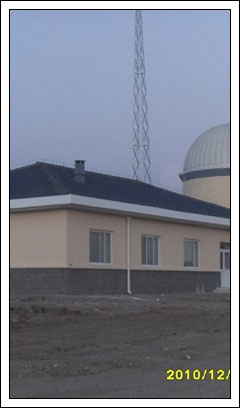

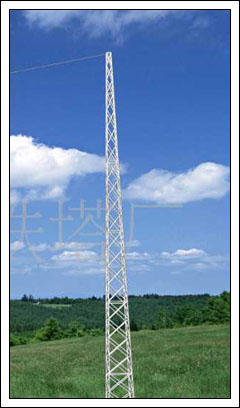

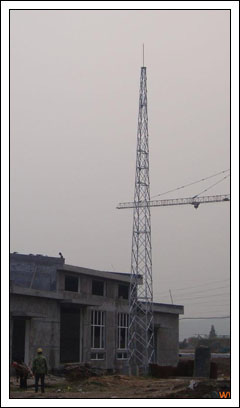

功能:高層建筑物、危險品庫房、儲油罐、變電站、電場、計算機機房的防雷設施,使被保護物體免遭雷擊危害。 適用單位:高層建筑物/煉油廠/發電廠/變電所/石油倉庫/儲油罐/計算機機房/化工廠等企業。 避雷(針)塔產品按照由中國建筑標準設計研究院出版的《建筑物防雷設施安裝99(03)D501-1》中的塔形及技術標準來生產。塔形選自國標圖籍99D501-1或D562。主要產品有鋼筋塔(GJT系列)、四柱角鋼塔(GFL系列避雷針?biāo)?、環形鋼管避雷針(CH系列)、鋼筋混凝土環形桿避雷針(ZG系列)和避雷線塔(GFW避雷線塔系列)等產品。 優點:采用圓鋼或角鋼作為塔柱材料,風荷載系數小,抗風能力強,塔柱采用外法蘭盤或角鋼包鐵連接,螺栓受拉,不易破壞,降低維護成本。塔柱正三角型或四角形布置,節約鋼材,跟開小,占地面積小,節約土地資源,選址便利塔身自重輕,運輸和安裝便捷,建設工期短,塔型隨風荷載曲線變化設計,線條流暢,技術成熟,遇罕遇風不易倒塌。結構安全可靠. 防雷原理:雷電流接閃器是一條無感性,低阻抗的金屬內導體引下線,把接閃后的雷電電流輸送到大地,并使被保護的天線鐵塔或建筑物不發生側擊和帶電.在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1/10,避免了建筑物或鐵塔帶電,消除閃雷;限制入地雷電流強度,使被保護設備減少反擊和感應過電壓的危害;保護范圍按國標GB50057滾球法計 算. 基本風壓:0.4kN/平方米和0.7kN/平方米兩種;震裂度8度 高度:20-40米或更高 接地電阻:≤10Ω,(參考圖集D501-4標準執行) 設計重量:請參考圖集。 材質:Q235圓鋼/角鋼 防腐處理:熱渡鋅 材料產地:寶鋼/首鋼/邯鋼/唐鋼等 有效使用期:30年以上
|
