用途:應用于通訊基站、雷達站、機場、油庫、導彈陣地、PHS和各類基站的直擊雷保護以及建筑物樓頂、發電廠、森林、燃油庫、氣象站、工廠車間、造紙廠、等重要場所。
產品優點:采用鋼管作為塔柱材料,風荷載系數小,抗風能力強,塔柱采用外法蘭盤連接,螺栓受拉,不易破壞,降低維護成本塔柱正三角型布置,節約鋼材,跟開小,占地面積小,節約土地資源,選址便利塔身自重輕,運輸和安裝便捷,建設工期短塔型隨風荷載曲線變化設計,線條流暢,遇罕遇風災不易倒塌,減少人畜傷亡設計符合國家鋼結構設計規范和塔桅設計規程,結構安全可靠.
抗損能力:風10級/地震6級

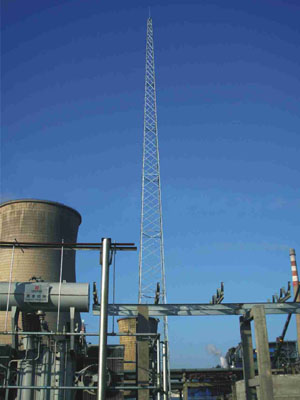

避雷塔
防雷原理:雷電流接閃器是一條無感性,低阻抗的金屬內導體引下線,把接閃后的雷電電流輸送到大地,并使被保護的天線鐵塔或建筑物不發生側擊和帶電.在大多數的情況下靜電場電纜的沖擊小于鐵塔阻抗的1/10,避免了建筑物或鐵塔帶電,消除閃雷限制入電流強度,使被保護設備減少反擊和感應過電壓的危害保護范圍按國標GB50057滾球法計算.
高度:10米以上
設計重量:1噸(具體重量根據地域而定,少雷區與強雷區,沿海濕地與西部干旱地區略有差異.)
以上文章由避雷塔廠家整理提供
]]>1.所有金屬部件必須鍍鋅,操作時注意保護鍍鋅層。
2.采用鍍鋅鋼管管制作針尖,管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm 3.避雷塔應垂直安裝牢固。垂直度允許偏差為3/1000。
4.焊接要求焊接應采用搭接焊,其搭接長度必須符合下列規定:
5.扁鋼為其寬度的2倍(且至少3個棱邊焊接)。
6.圓鋼為其直徑的6倍。
避雷塔
7.圓鋼與扁鋼連接時,其長度為圓鋼直徑的6倍。
8.避雷塔一般采用圓鋼或鋼管制成,其直徑不應小于下列數值:
a獨立避雷塔一般采用直徑為19mm鍍鋅圓鋼。
b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。
c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管
d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼,其厚度應為4mm.
9 避雷塔宜采用圓鋼或焊接鋼管制成,其直徑不應小于下列數值:針長1m以下:圓鋼為12mm、鋼管為20 mm 、針長1-2m:圓鋼為16mm、鋼管為25mm、煙囪頂上的針:圓鋼為20 mm、鋼管為40 mm。
以上文章由避雷塔廠家整理提供
]]>第一、由于其處于室外,長期受風吹日曬雨淋之苦,而且其多為金屬部件,所以其外觀必須注間要涂抹保護鍍鋅層,這樣才不會被惡劣的空氣所腐蝕,也才可以延長其使用壽命。
第二、安裝的時候,一定要注意要垂直安裝才牢固,雖然也允許有偏大差,但是要小于千分之三。
第三、對于其安裝多采用搭接焊,所以對于一些數據的要求非常嚴格,這對于我們不是專業人士來說,只需了解一下即可,親如果想知道,可以去網上查詢,相關數據,作為普通人,我們只需要了解一些泛泛的知識就可以了。
總之,避雷塔可以說在保護著我們的生活,其已經成為了許多地方不可缺少的東東,特別是越危險的地方越能看到它的身影,當我們看到它的時候,不要不認識,不了解,那可是要讓人笑話了。它作為我們生活的一部分,對其有一個感性的認識還是非常重要的,有可能在關鍵時刻,還會救了我們的命。當我們遇到危險的時候,當我們正處在危險地段的時候,如果沒有看到它,我們就要盡快離開那里,以勉使自己處于危險的中心。
以上文章由避雷塔廠家整理提供
]]>避雷塔安全問題及制造方法,避雷針(避雷帶)把雷電印向本身,然后經過引下線和接地裝置把雷電流泄入大地,以此維護房子免遭雷擊。但假如避雷針出現銹蝕景象,或許引下線斷了,有必要進行替換,不然可能反而會主動引來雷擊。引下線要有滿足的強度,耐腐蝕、耐熱;不得用鋁線做引下線;要教學孩子不要拉引下線玩。為了防止跨步電壓傷人,接地裝置距建筑物的出入口和人行道的距離不該小于3米。
選用鍍鋅鋼管管制造針尖,管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm針頭要導電強的。避雷針應筆直裝置結實。筆直度答應誤差為3/1000。 焊接請求焊接應選用搭接焊,其搭接長度有必要契合下列規則: 鋼為其寬度的2倍(且最少3個棱邊焊接)。
避雷針通常選用圓鋼或鋼管制成,其直徑不該小于下列數值: a、獨立避雷針通常選用直徑為19mm鍍鋅圓鋼。 b、屋面上的避雷針選用直徑25mm鍍鋅鋼管。 c、水塔頂部避雷針選用直徑25mm或40mm的鍍鋅鋼管煙囪頂上避雷針選用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼,其厚度應為4mm。
1、避雷針制造
1) 依據圖紙請求在土建進行避雷針根底施工時,預埋好地腳螺栓等。
2) 按規劃請求的資料所需的長度分上、中、下三節進行下料。假如針尖選用鋼管制造,先將上節鋼管一端鋸成鋸齒形,用手錘收尖后進行焊縫磨尖、涮錫,然后將另一端與中、下兩節找直焊好。
以上文章由避雷塔廠家整理提供
]]>把建筑物中的金屬結構沿鋼筋連成一整體,構成一個大型金屬網籠。這種籠式避雷網既起屏蔽作用,又充當引下線,是一種更加經濟、美觀的安全的防雷方式。你到大街上轉一轉,可看到很多新樓的屋頂上不再有高聳的金屬桿和引下線了,那就是因為它們已用上籠式避雷網了。屋頂?shù)母鞣N金屬物都用導體連到籠式避雷網上。在屋頂四周還應布設一條金屬帶,稱避雷帶,把它與避雷網接上。 安裝了避雷裝置的建筑物是否就萬無一失不遭雷擊了呢?那不一定。有些高大建筑物雖安裝了避雷裝置,但因接地線斷裂等原因而"有形無用"了?梢娨_保避雷裝置發揮效能,不但要正確設計、正確安裝,還要經常保養,使它經常處于良好狀態,這樣一般就可免受雷害了。眾達小編在這里提醒大家:一定要重視科學,不要輕視避雷技術各種環節的科學原理。更不可自以為是地自行安裝避雷針,那是危險的,弄不好,反而會"引雷入室",反倒遭了雷擊災禍,這種事例不少。科學是馬虎不得的,對雷電不能存僥幸心里。
避雷針對于保護建筑物是很有益的,從安全角度看,最好對所有建筑物都進行防雷。高大的建筑物較易受雷擊,然而,據國外一份資料統計,低矮民房受雷擊的事例還是不少的,美國每年平均有2000多戶民房遭雷擊。為此,對一般居民來說普及有關防雷的知識還是很必要的。安裝避雷裝置,要遵守下列主要原則。避雷針必須高于一切被它保護的建筑物。裝置的各部分連接要牢靠,應采用電焊或氣焊,不許采用綁接和錫焊。如果避雷裝置接地下不好或安裝不合規格,那么被它吸引的閃電電流就可能流竄到建筑物的其它部分,從而造成破壞。現代建筑就采用一種新的既經濟又安全的防雷設施,稱之為"暗裝籠式避雷網"。
有人認為,避雷針在雷雨云的感應下產生尖端放電,能中和掉雷雨云中所帶的電荷,從而避免發生雷擊。也有人認為,避雷針是吸引閃電電流,并把它導入地下。我們必須弄清楚哪一種說法是正確的,才能設計避雷針,有效地避免雷擊。 實驗測量表明,避雷針在雷雨云的電場作用下所釋放的電量是微不足道的。一根避雷針的尖端放電電流一般只有幾個微安,而一次中等的雷擊能釋放大約25~30庫倉的電量。這相當于幾千根避雷針在幾十分鐘內放電的總電量。避雷裝置一般地由接閃器、引下線和接地體三部分組成。避雷針只是接閃器的一種形式,是吸引閃電電流的金屬導體,然后通過引下線把閃電電流引到接地體上。接地體是埋設在地下的導體,它可把閃電電流泄放到大地中去。
以上文章由避雷塔廠家整理提供
]]>

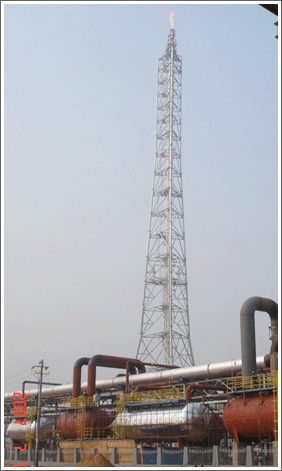

煙囪塔的使用條件要求:
1、基本風壓:w0=0.4及0.7KN/m2兩種
2、抗震設防烈度:8度及小于8度地區
3、地基承載力:100及200 KN/m2
4、覆冰厚度: ≤10mm 5、垂直度:≤1/1000
煙囪塔的類型有高空煙囪塔和地面煙囪塔兩種。其中高空高空煙囪塔的地面高度一般都有幾十米甚至一百多米之間,而地面煙囪塔主要是指燃燒器設置在地面、周圍實施封閉的封閉式排放氣燃燒裝置。
以上文章由避雷塔廠家整理提供
]]>
一、 工程概況:
本工程為30米三柱圓鋼避雷塔制作、安裝及舊塔拆除施工工程,內容包括30米三柱圓鋼避雷塔生產、運輸、安裝及原址一座舊塔的拆除工作等。
二、 組織設計:
根據以上工程概況及貴單位對工期、質量等各方面的要求,結合我廠實際情況,我廠本著科學、合理的原則,特做如下施工設計,力求可行。
(1) 生產準備:
① 生產人員準備:設立項目經理1名,選派有特種操作能力的人員、分別編制為2個生產班組、1個安裝隊、1個試裝車間、3個科室配合施工。
②投入生產設備: Z32搖臂鉆床、法蘭盤預變形壓力機、沖床、剪板機、電焊機、車床、刨床、型鋼軋圓機、調直機、龍門吊等到配套設施。
②避雷塔制作嚴格按照甲方認可的圖紙進行工藝計算、放樣生產,施工工序:圖紙審核—工藝計算—放樣—下料—生產(檢驗)—交接—試裝—鍍鋅—出廠。
③擬定本工程的制作工期為 日,安裝工期為 日,如遇雨天工期順延。
三、 塔結構制作與安裝施工方法
塔結構制作:
本工程為三柱圓鋼格構式焊接結構,保證焊接質量達到規范要求,構件除銹并鍍鋅處理。
(一).鐵塔的加工制作
先根據工藝要求制作加工模具,模具上下口尺寸根據電腦放樣確定,下料采用數控火焰切割機進行圓鋼切割,然后焊接成型,進行焊接拼裝。加勁板焊接采用電焊機手工焊接,結構柱焊接完成后進行調直矯正。塔結構柱涂裝嚴格按標準除銹,制作完成后由專職質檢人員進行檢驗、編號。結構塔柱制作組裝是關鍵,其組裝工藝方法如下:
1.首先以施工圖為基礎,校對各段塔身的長度,順序。
2.在組裝平臺上進行放樣。
3.各段塔身初步就位。
4.對整體進行調直,調平,并對須再加工處進行記錄。
5.對已修改完畢的塔結構,進行安裝預檢。
(二).組立、成型 及技術 要求
鋼材在組立前應矯正其變形,并達到符合控制偏差范圍內,接觸毛面應無毛刺、污物和雜物,以保證構件的組裝緊密結合,符合質量標準。組立時應有適量的工具和設備,如直角鋼尺,以保證組立后有足夠的精度。
采用設備為Z12型型鋼組立機。
①點焊時所采用焊材與焊件匹配,焊縫厚度為設計厚度的2/3且不大于8 mm,焊縫長度不小于25 mm,位置在焊道以內。
②預組立的構件必須進行檢查和確定是否符合圖紙尺寸,以及構件的精度要求成型。
③組立成型時,構件應在自由狀態下進行,其結構應符合《施工及驗收規范》及有關標準規定。經檢查合格后進行編號。
④質量檢驗標準。
允許偏差符合《鋼結構工程施工及驗收規范》有關規定。
組立的允許偏差表
類 型 項 目 允許偏差
中心偏移 ±2.0
垂直度(△) b/100且不大于2.0
⑤質量檢驗方法:用直尺、角尺檢查。
5.焊接:
①該工序采用設備為門式全自動埋弧焊機。
②埋弧自動焊焊接規范表
焊縫厚度 焊絲直徑 焊接電流 電弧電壓 焊接速度
5 3 450-475 28-30 55
6 2 450-475 34-36 40
8 3 550-600 34-36 30
8 4 575-625 34-36 30
0 3 600-650 34-36 23
10 4 650-700 34-36 23
12 3 600-650 34-36 15
12 4 725-775 36-38 20
12 5 775-825 36-38 18
操作人員應嚴格遵守焊接規范表。
焊接型鋼允許偏差表
項 目 允許偏差
截面高度 h<500 ±2.0
500≤h≤1000 ±3.0
h>1000 ±4.0
截面寬度 ±3.0
6.制孔
螺栓孔允許偏差表
項 目 允 許 偏 差
直 徑 +1.0
周 度 2.0
垂 直 度 0.3t且不大于2.0
螺栓孔距的允許偏差表
項 目 允 許 偏 差
≤500 501-1200 1200-3000 >3000
同一組內任意孔間距離 ±1.0 ±1.5 ———— ————
相鄰兩組的端孔的距離 ±1.5 ±2.0 ±2.5 ±3.0
③質量檢驗方法:用直尺、鋼尺、卡尺和目測檢查。
7.矯正型鋼
①使用設備:翼緣調直機
②工藝要求:操作人員熟悉工藝內容并熟悉掌握設備操作規程,矯正完成后,應進行自檢,允許偏差符合《鋼結構施工及驗收規范》有關規定。鋼板矯正允許偏差
項 目 允 許 偏 差
彎 曲 矢 高 1/1000 5.0
質量檢驗方法:目測及直尺檢查。
8.除銹
除銹采用專用除銹設備,進行拋射除銹可以提高鋼材的疲勞強度和抗腐能力。對鋼材表面硬度也有不同程度的提高,有利于漆膜的附和不需增加外加的涂層厚度。除銹使用的磨料必須符合質量標準和工藝要求,施工環境相對濕度不應大于85%。
經除銹后的鋼材表面,用毛刷等工具清掃干凈,才能進行下道工序,除銹合格后的鋼材表面,如在涂底漆前已返銹,需重新除銹。
9.包裝與運輸
①.構件編號在包裝前,將各種符號轉換成設計圖面所規定的構件編號,并用筆(油漆)或粘貼紙標注于構件的規定部位,以便包裝時識別。
②.在搬運過程中注意對構件和涂層的保護,對易碰撞的部位應提供適當?shù)谋Wo。
③.搬運后的構件如發生變形損壞,應及時進行修補,以確保發運前構件完好無損。
10.驗收
鋼構件出廠前,應提交以下資料:
⑴產品合格證
⑵施工圖和設計文件
⑶制作過程技術問題處理的協議文件
(三).現場安裝及舊塔拆除部分
1.施工方法:
現場勘察舊塔的銹蝕情況并做記錄,鐵塔拆除前現場拉起安全網,所有進場施工人員配帶安全帽,防止掉落塔件砸傷人,鐵塔的拆除按照由上至下的順序依次進行,采用拔桿、卷揚機配合施工,對于修飾嚴重的螺栓,如無法拆下應鋸斷。本工程鋼結構安裝,首先復核基礎的軸線及基礎頂面標高,確認與圖紙相符,鐵塔構件采用分件吊裝的方法,先吊底節,將底腳板與地腳螺栓擰緊、調平,上部結構依次進行,隨吊隨調整水平度,然后進行整塔垂直度測量,最后螺栓復緊。
2.安裝前準備工作
①.協調甲方做好施工現場的安全警示及場地清理工作。
②.編制安裝計劃和構件供應計劃,組織好施工。
③.安裝前按圖紙查點復核構件,將構件依照安裝順序運到安裝范圍內,在不影響安裝的條件下,盡量把構件放在安裝位置下邊,以保證安裝的便利。
④.標準節的安裝流程
⑤.安裝質量標準
項 目 名 稱 允許偏差
垂直度 單節柱建筑物總體 H/100且≤10mm
標高柱頂 ≤5mm
(四).其它安裝
甲方提供地網的詳細資料和連接用避雷線,避雷針與地網的連接采用就近原則,利用原來的接地網,用-40*4避雷引線將地網與避雷針相連。
(五).質量保證措施
我公司堅持“用戶是上帝,質量是生命”的質量方針,認真運作GB/T19002-9002質量管理模式,對不同工種及每一道工序都進行質量監督,使施工過程中的材料、半成品、成品質量都在受控狀態下,從而使工程質量從根本上得到有效的保證。
(1)建立質量保證體系,自總公司、分公司到項目管理層,自上而下建立質量管理網絡,使工程質量處于動態管理之中。
(2)制定項目質量保證計劃,自開工至竣工后服務的全過程從工期計劃、物資采購、器材發放、技術保障、機械設備管理,分包單位質量控制等,推行GB/T19002-9002系列國家標準運作。
(3)項目經理按國家質量管理規范進行嚴格的質量控制,由項目經理部對施工人員進行質量、技術交底,在操作中,進行實測監控,作好記錄。
(4)物資采購:嚴格按照我公司物資采購程序文件執行,對重要施工材料必須經復驗合格后方可使用。不合格品不得進行入現場。
(六)、安全施工措施
1.施工現場設安全工長進行現場安全措施的落實與管理,對現場施工人員、現場機械設備及現場用電進行統一管理。要求參加施工的特工作業人員必須是經過培訓,持證上崗。施工前對所有施工人員進行安全技術交底。進入施工現場的人員必須戴安全帽、穿防滑鞋,電工、電氣焊工應穿絕緣鞋,高空作業必須系好安全帶。
2.作業前應對使用的工具、機具、設備進行檢查,安全裝置齊全
有效。
3.操作面應有可靠的架臺,護身,經檢查無誤,進行操作。構件綁扎方法正確,吊點處應有防滑措施,高處作業使用的工具,材料應放在安全地方,禁止隨便放置。
4.起吊鋼構件時,提升或下降要平穩,避免緊急制動或沖擊。專人指揮,信號清楚、響亮、明確,嚴禁違章操作。構件安裝后必須檢查其質量,確實安全可靠后方可卸扣。每天工作必須達到安全部位,方可收工。
5.施工現場的機電設備、閘箱、電焊機,應有可靠的防雨措施。電器操作必須由專業人員進行,嚴禁非專業人員操作。電焊機使用嚴格安全操作規程,一次線不得超過2米,二次線不能破皮裸露。
6.安全設施有專人按規定統一設置,其他人不得隨意拆動。因工作需要須拆動時,要經過有關人員允許,事后要及時恢復,安全員要認真檢查。
7.搞好安全用電,所有用電設備的拆除及現場照明均由專業電工擔任,使用的電動工具,必須安裝漏電保護器。
8.重點把好高空作業關,工作期間嚴禁喝酒及打鬧,手持工具應系好安全掛繩,避免直線垂直交叉作業。
9.切實搞好防火 ,各項操作均應按規定正確使用。
10.屋面安裝時,要布置好安全網,并設置拉欄。
11.堅持班前安全會議制度,將當日工作安排及安全注意事項進行交底。
12.定期進行安全檢查,預防和控制事故的不安全因素。
13 .起重指揮要果斷,指令要簡潔明確。
14 .加強現場保衛,注意防火防盜。
15 .吊裝作業范圍內設安全警戒線,非操作人員禁止入內。
16 .所有的安全活動記錄及文件要齊全。
(六).冬季施工措施
1.鋼結構制作和安裝冬季施工嚴格依據有關鋼結構冬季施工規定執行。
2.鋼構件正溫制作負溫安裝時,應根據環境溫度的差異考慮構件收縮量,并在施工中采取調整偏差的技術措施。
3.參加負溫鋼結構施工的電焊工應經過負溫度焊接工藝培訓,考試合格,并取得相應的合格證。
4.負溫下使用的鋼材及有關連接材料須附有質量證明書,性能符合設計和產品標準的要求。
5.負溫下使用的焊條外露不得超過2小時,超過2小時重新烘焙,焊條烘焙次數不超過3次。
6.焊劑在使用前按規定進行烘烤,使其含水量不超過0.1 %。
7.負溫下使用的高強螺栓須有產品合格證,并在負溫下進行扭矩系數、軸力的復驗工作。
8.負溫下鋼結構所用的涂料不得使用水基涂料。
9.構件下料時,應預留收縮余量,焊接收縮量和壓縮變形量應與鋼材在負溫度下產生的收縮變形量相協調。
以上文章由避雷塔廠家整理提供
]]>
式中i——雷電流;
Rd——沖擊接地電阻;
L.di/dt——暫態分量。
當塔頂電位Ut與導線上的感應電位U1的差值逾越絕緣子串50%的放電電壓時,將發生由塔頂至導線的閃絡。即Ut-U1>U50,若是思考線路工頻電壓幅值Um的影響,則為Ut-U1+Um>U50。因此,線路的耐雷水平與3個重要要素有關,即線路絕緣子的50%放電電壓、雷電流強度和塔體的沖擊接地電阻。通常來說,線路的50%放電電壓是一定的,雷電流強度與地理位置和大氣條件有關,不加裝避雷器時,前進輸電線路耐雷水平通常是選用下降塔體的接地電阻,在山區,下降接地電阻是非常困難的,這也是為何輸電線路屢遭雷擊的原因。
加裝避雷器往后,當輸電線路遭受雷擊時,雷電流的分流將發生改變,一有些雷電流從避雷線傳入相臨桿塔,一有些經塔體入地,當雷電流逾越一定值后,避雷器動作參加分流。大有些的雷電流從避雷器流入導線,傳播到相臨桿塔。雷電流在流經避雷線和導線時,因為導線間的電磁感應作用,將分別在導線和避雷線上發生耦合分量。因為避雷器的分流遠遠大于從避雷線中分流的雷電流,這種分流的耦協作用將使導線電位前進,使導線和塔頂之間的電位差小于絕緣子串的閃絡電壓,絕緣子不會發生閃絡,因此,線路避雷器具有極好的鉗電位作用,這也是線路避雷器進行防雷的明顯特色。
以往輸電線路防雷首要選用下降塔體接地電阻的辦法,在平原地帶相對較簡略,對于山區桿塔,則通常在4個塔腳部位選用較長的輻射地線或打深井加降阻劑,以增加地線與土壤的接觸面積下降電阻率,在工頻狀態下接地電阻會有所下降。但遭受雷擊時,因接地線過長會有較大的附加電感值,雷電過電壓的暫態分量L.di/dt會加在塔體電位上,使塔頂電位大大前進,更簡略構成塔體與絕緣子串的閃絡,反而使線路的耐雷水平下降。因為線路避雷器具有鉗電位作用,對接地電阻需要不太嚴峻,對山區線路防雷比照簡略完結。
2、避雷線塔的選型及設備維護
避雷線塔有2種類型,即帶串聯空地和無串聯空地2種,因工作辦法不一樣和電站避雷器對比在結構設計上也有所區別。
避雷線塔設備時應留意:
(1)挑選多雷區且易遭雷擊的輸電線路桿塔,最好在兩邊相臨桿塔上一同設備;
(2)垂直擺放的線路可只裝上下2相;
(3)設備時盡量不使避雷器受力,并留意堅持滿意的安全距離;
(4)避雷器應順桿塔獨自敷設接地線,其截面不小于25 mm2,盡量減小接地電阻的影響。
投運后進行必要的維護:
(1)聯絡停電守時測量絕緣電阻,歷年成果不該明顯改變;
(2)檢查并記載計數器的動作情況;
(3)對其緊固件進行擰緊,防止松動;
(4)5 a拆回,進行1次直流1 mA及75%參看電壓下泄漏電流測量。
以上文章由避雷塔廠家整理提供
]]>夏日是中國的多雨時節,無論是南邊仍是北方,在降雨的一起還有伴有或強或弱的雷電,雷電災禍?zhǔn)怯绊懭祟惢顒幼顕?yán)重的災禍之一。閃電落地后容易損壞地相貌標,容易使供配電系統、通訊裝備、策略機信息系統阻止。
閃電還可導致森林火災,擊毀構筑物,形成堆棧、煉油廠、油田等燃燒甚至爆炸,損害公民生命產業安靜。避雷針?biāo)䥽?yán)重由角鋼、圓鋼大約鋼管等金屬制成的鋼規劃,其鐵本身就具有杰出的導電功能,將挺拔的避雷塔建在樓頂大約易燃易爆的物品附近,使用避雷塔塔身高度和本身的導電功能,能夠下降雷電所孕育高電位及時引進地面,然后到達了有效保護樓頂方法和附近物品的安靜。
避雷塔的保護領域還要根據滾球法來策略保護半徑和保護領域。避雷塔嚴重用于種種構筑的防雷工程,特別是加油站、化工廠、炸藥庫、易燃易爆車間,更應該及時的安頓避雷塔,因氣候革新,雷電災禍不斷加劇,如今許多構筑都安裝避雷塔,特別是樓頂不銹鋼飾鐵塔,造形款式多樣,外形都雅,方案新鮮奇特,遍及應用于種種大樓樓頂小區等。
]]>避雷塔在很多的行業當中都有廣泛的應用,尤其是對于一些石油化工廠這些一接觸到電就容易爆炸或者是燃燒的地方。其次,為了能夠讓人們生活在更加安全的環境當中,在很多的大型的建筑上也會使用這種避雷塔。因為如果沒有這些措施,在天氣比較惡劣的時候尤其是有雷電的時候會對建筑和人的生命安全造成很大的傷害。不過,這也不是所所有的建筑都需要有這種塔的存在,一般一些很普通,海拔比較低的建筑是不需要用的,F(xiàn)在,這種用來防雷避雷塔的種類也有很多,大多數都是根據具體的情況來選擇的。
以上文章由避雷塔廠家整理提供
]]>2.不要攀登電線桿、輸電鐵塔和變壓器臺架,不要翻越電力設施的保護圍墻或圍欄。
3.不要在電力線路下面釣魚。
4.所有的開關、刀閘、保險盒都必須有蓋。
5.更換保險絲、拆修或移動電器時,必須切斷電源,不要冒險帶電操作。
6.使用電熨斗、電吹風、電爐等家用電熱器時,人不要離開,也不要在電加熱設備上烘烤衣服。
7.發現電器設備冒煙或聞到異味時,要迅速切斷電源進行檢查。
8.禁止在電線桿的拉線上拴家畜、系繩子、晾東西,曬衣架要與電線保持安全距離,不要將曬衣竿擱在電線上。
9.電視機的室外天線一定要安裝得牢固可靠,要比附近的避雷針低,同時注意遠離電力線路。
10.不要在架空電線和配電變壓器附近放風箏、打鳥,也不可向電線、變壓器扔?xùn)|西。
11.要使用合格的電器產品,不要購買、使用假冒偽劣電器、電線、線槽(管)、開關、插頭、插座等。
12.電熱水器應有可靠的防觸電裝置。
13.電源開關外殼和電線絕緣層有破損、不完整以至帶電部分外露時,應立即找電工修好。
14.雷雨天氣不要接近高壓電線桿、鐵塔、避雷針的接地線和接地體。
15.發現電線斷落,在不知是否帶電的情況下應視為帶電;要與電線落地點保持8米以上的距離,并及時向電工或電力部門反映。
16.遇緊急情況需要切斷低壓電源線時,必須用絕緣電工鉗或帶絕緣手柄的工具。
17.機動車行駛或田間作業,嚴禁碰撞電線桿和拉線。
有人觸電怎么辦
一旦發現有人觸電,應立即按以下步驟救人:
1.必須讓觸電者迅速脫離電源。應立即關閉電源開關或拔掉電源插頭。若無法及時找到或斷開電源,可用干燥的木棒、竹竿等絕緣物挑開電線。
2.脫離電源后,將觸電者迅速移到通風干燥的地方仰臥,把他的上衣和褲帶放松,觀察有沒有呼吸;摸一摸脖子上的動脈,看有沒有脈搏。
3.實施急救。若觸電者呼吸、心跳均停止,應同時交替進行口對口人工呼吸和心臟擠壓,并打電話呼叫救護車。
4.盡快送往醫院,運送途中不可停止施救。
以上文章由避雷塔廠家整理提供
]]>

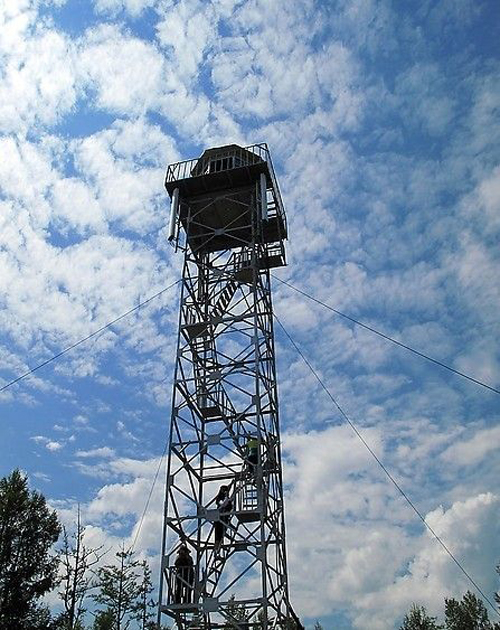

監控塔的主要功能:執勤人員觀測瞭望;安裝監控攝像頭。
監控塔主要用途:學校、廣場、停車場、高層建筑、森林防火,河流堤壩,海濱浴場部門
特點:占地面積小,節約土地資源,選址便利塔身自重輕,運輸和安裝便捷、建設工期短造價低廉。設計符合國家鋼結構設計規范和塔桅設計規程,結構安全可靠。
設計風速32米/秒/震烈度8度
高度:5米以上;
主要選用型材有:角鋼、圓鋼等。
連接方式:螺絲連接、焊接
防腐處理:熱渡鋅
監控塔是被動接收信號,不向外發射,所以不存在輻射的問題。如果這個塔僅僅用來監控?zé)o線電信號,完全不必擔心。
比如在選購的時候,選材也是最為關鍵的,一般來說,金屬材質是最有質量保證的,不過也需要在金屬表層鍍鋅,這樣防護效果會更好一些。而且對于避雷的原理來說,這和避雷針是完全不一樣的,對于其頂端的設計來說,也需要看垂直型與水平度的差角,一般而言,在進行焊接的時候,對其水平長度是有要求的。
監督生產費用的開支。以施工圖為基礎、在組裝平臺上進行放樣。各段搭身初步就位。對整體進行調直,調平,并對須再加工處進行記錄。對已修改完畢的塔結構,要進行安裝預檢,以確保工藝避雷塔的安裝質量。檢測和復查、交由施工方核驗。
以上文章由避雷塔廠家整理提供
]]>避雷塔
避雷針?biāo)笆滓_定基地的錨點、基板點,再旋入地錨、挖坑。如遇土質較差,則挖坑運用混凝土澆注方法。 接著是基板和管件裝置,以“L”型鐵棒加固基板。卷揚機裝置部分,避雷針?biāo)傻沟南喾捶较,距基?.1米,卷揚機需運用12伏蓄電池若干。塔管裝置前,在銜接處涂抹潤滑脂,并運用大錘敲實銜接處,以防塔筒豎起時風向儀的偏斜。 記載儀裝置,為安全起見,記載儀裝置于一特定高度,傳感器的導線以及避雷針銅導線都必須旋轉向下纏繞于塔筒,并終究與記載儀和一根穿過基板的銅棒銜接。當開端提高避雷針?biāo)䲡r,導桿的頂部需由兩頭的人員用繩子拉緊,堅持筆直。緩慢提高避雷針?biāo)瑘猿謱?dǎo)桿筆直,勿使導桿搖晃。避雷針?biāo)膫鞲衅?0M處:1只風速儀;1只風向儀(有一避雷針)30M處:1只風速儀,1只風向儀10M處:1只風速儀。進行測驗和丈量就是為了確保在必定的沖擊力下,能夠一向矗立。
以上文章由避雷塔廠家整理提供
]]>避雷塔
總之,避雷塔可以說在保護著我們的生活,其已經成為了許多地方不可缺少的東東,特別是越危險的地方越能看到它的身影,當我們看到它的時候,不要不認識,不了解,那可是要讓人笑話了。它作為我們生活的一部分,對其有一個感性的認識還是非常重要的,有可能在關鍵時刻,還會救了我們的命。當我們遇到危險的時候,當我們正處在危險地段的時候,如果沒有看到它,我們就要盡快離開那里,以勉使自己處于危險的中心。
以上文章由避雷塔廠家整理提供
]]>監控塔
6.圓鋼為其直徑的6倍。
7.圓鋼與扁鋼連接時,其長度為圓鋼直徑的6倍。
8.避雷塔一般采用圓鋼或鋼管制成,其直徑不應小于下列數值:
a獨立避雷塔一般采用直徑為20mm鍍鋅圓鋼。
b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。
c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管
d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼,其厚度應為4mm.
9 避雷塔宜采用圓鋼或焊接鋼管制成,其直徑不應小于下列數值:針長1m以下:圓鋼為12mm、鋼管為20 mm 、針長1-2m:圓鋼為16mm、鋼管為25mm、煙囪頂上的針:圓鋼為20 mm、鋼管為40 mm。
技術規范編輯:
1、建筑物防雷設計規范(GB50057-94)
2、高聳結構設計規范(GBJ135-90)
3、鋼結構設計規范(GB50017-2003)
4、塔桅鋼結構施工及驗收規程(CECS 80:2006)
以上文章由監控塔廠家整理提供
]]>監控塔
既然監控塔是用來監控的那么它的設立地點就要有肯定的秘密性了。因此,它的配置地點選擇是必要三思的。
監控塔的設置緊張在學校、廣場以及一些河流壩堤等方位,在學校中,可以對學校的環境舉行監控,現在由于學校的處理懲罰準則不到位致使許多門生都產生了意外,方便了查問,也為學校的處理懲罰作出了孝順。
除此之外監控塔還應用在一些河流堤壩中,可以實時舉行監控,預防傷害環境的產生。
監控它的占地面積是很小的,但是對其質量的要求黑白常嚴格的,我們在利用配置的時間肯定要過細。
以上文章由監控塔廠家整理提供
]]>
監控塔、技術塔、避雷塔等各種商品,監控塔由塔體、渠道、爬梯、天線支撐等鋼構件組成,并經熱鍍鋅防腐處置,首要用于微波、超短波、和各種森林防護。
國際標準規則監控鐵塔描繪有必要確保描繪布局合理,外形要漂亮,為了避免外界環境對監控塔形成腐蝕損害,需求在監控它外表進行熱鍍鋅處置,可以有用進步它的抗腐蝕功能,延伸運用壽命。運用鋁合金資料制造而成的監控塔在不保護的情況下,運用時間可長達30年,這是一種抱負的監控塔制造資料,所以許多公司在締造監控塔設備時,多選用鋁合金資料。
鐵塔廠家為了確保在森林防火可以及時的監控和陳述火災,一般將塔體增高10米,首要眺望的規模更廣。
2、煙囪塔安裝場地禁止吸煙,10米范圍內不允許進行焊接或者明火作業,施工中要采用防爆照明設備。施工操作人員應配帶必要的防護用品,在容器內施工,應輪流作業,并采取良好的通風設施。要有防滑措施,作業人員應系好安全帶。
3、安裝煙囪塔使用高壓無空氣噴槍時,應將噴槍接地,以避免靜電火花釀成火災、爆炸事故。若是使用無空氣噴涂設備在極高壓力下作業,切勿將噴槍噴孔對著人體與手掌,以免釀成人身傷害。
4、煙囪塔防腐施工完畢,在清洗工具及容器內的廢溶劑時,不得隨意傾倒,宜妥善處理。防止出現意外事故的發生,工具及一些施工用品要放在規定的地方。
一、產品介紹

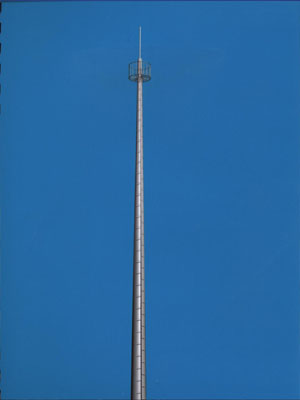

1.普通單管塔為單管式,塔身分為2~3節,采用插接或法蘭連接方式
2. 塔身截面為圓形或多邊形,塔身主管整體呈錐形,下大上小
3. 塔身上部設天線安裝平臺,塔身上設有爬釘便于上、下塔操作
二、產品特點
1.標準塔段設計,可靈活配置組合成不同高度的鐵塔
2.根據需求,采用定制化設計管塔內安裝設備
3.占地面積小,基礎施工量小;塔型結構簡單,建站周期短
三、使用、維護
1、安裝方法:
將獨立避雷針的各段首尾連接(法蘭連接或插接法),固定在預埋的基礎底座上可以人工安裝也可以機械吊車吊裝。
2、注意事項:
避雷針的接地必須良好,其接地電阻值不大于10Ω。土壤電阻率高的情況下采用燒制型膨脹石墨接地模塊、高純降阻劑、石墨線纜連接、鋅包鋼做垂直接地體,具體使用數量需根據公式計算。
3、維護與檢查:
每年雷雨季節前須按以下內容進行檢查:
⑴ 各連接部位的連接應可靠,不允許松動;
⑵ 從接閃器至下部連接件的總阻值≤5Ω;
⑶ 避雷針的接地必須良好,接地電阻值不大于10Ω。
